Артикул: | LC-GSM-PE-MBUS50-2.2.Х |
Производитель: | ООО "ТТК" |
Дополнительно к заказу можно добавить:
Кабель DB-9 F (розетка) +175 руб.
Кабель DB-9 M (вилка) +175 руб.
Оформить заявку
Вернуться в раздел
Плата расширения M-Bus предназначена для подключения приборов учета тепла, воды и электричества оснащенных интерфейсом M-Bus:
Плата устанавливается в гнездо внутри корпуса контроллера ЛЭРС GSM Plus.
Модификация MBUS10 позволяет подключить до 10 приборов учета, MBUS50 - до 50.
Приборы с интерфейсом M-Bus подключаются по двухпроводной линии. Полярность значения не имеет.
Максимальная дальность магистрали подключения всех приборов составляет до 1000м.
Приборы с интерфейсом M-Bus подключаются по двух проводной линии. Полярность подключения значения не имеет.
Максимальная дальность магистрали подключения всех приборов составляет около 1000м.
Топологии подключения приборов:
Elf Minocal Combi MULTICAL 601 MULTICAL 602 MULTICAL 66-CDE MULTICAL III |
SKM-1 SKU-01 KU-02 ULTRAHEAT T230 ULTRAHEAT T350 / 2WR6 КАРАТ-307 |
КАРАТ-Компакт КАРАТ-Компакт-201 СЕ 102М СКМ-2 Струмень ТВ-05, ТВ-07 ЭЛЬФ |
Плата устанавливается в гнездо внутри корпуса контроллера ЛЭРС GSM Plus.
Модификация MBUS10 позволяет подключить до 10 приборов учета, MBUS50 - до 50.
Приборы с интерфейсом M-Bus подключаются по двухпроводной линии. Полярность значения не имеет.
Максимальная дальность магистрали подключения всех приборов составляет до 1000м.
Приборы с интерфейсом M-Bus подключаются по двух проводной линии. Полярность подключения значения не имеет.
Максимальная дальность магистрали подключения всех приборов составляет около 1000м.
Топологии подключения приборов:

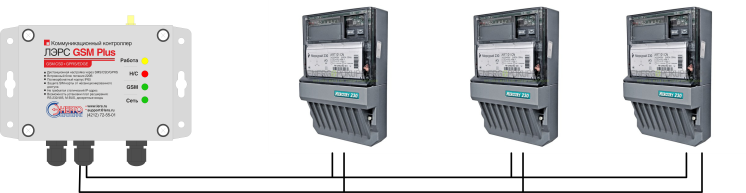

Соединение приборов учета по типу "Шина"

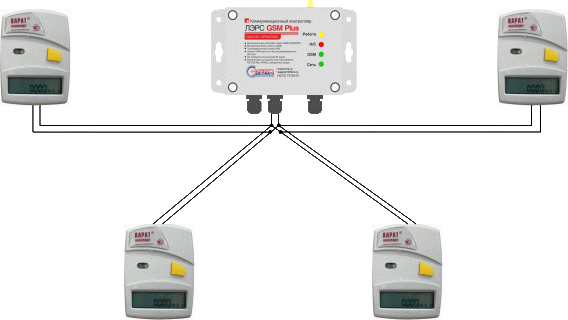

Соединение приборов по типу "Звезда"
