Подключение приборов с интерфейсом CAN к контроллерам ЛЭРС

К контроллерам ЛЭРС можно подключать приборы с физическим интерфейсом CAN, который работает по протоколу UART. На длинных линиях может потребоваться установить терминальные резисторы на концевых устройствах. Сопротивление терминального резистора должно быть равно волновому сопротивлению кабеля (для кабеля UTP cat.5e R = 120 Ом).

Питание интерфейса


На интерфейс CAN электросчётчика Меркурий согласно "Руководству по эксплуатации" необходимо подать дополнительное питание +5 В постоянного тока (фактически допускается 5…9 В).

Питание можно подать из любого доступного источника питания постоянного тока с помощью делителя напряжения, собранного из резисторов. На рисунке ниже приведены примеры, как получить +5 В от источников напряжения +10 В, +12 В, +24 В.


Представленные значения сопротивлений резисторов можно умножать/делить на одинаковые числа. Например, вместо 1 кОм + 1,4 кОм можно использовать 100 Ом + 140 Ом. Не рекомендуется использовать низкие сопротивления во избежание появления большого потребляемого тока от источника.

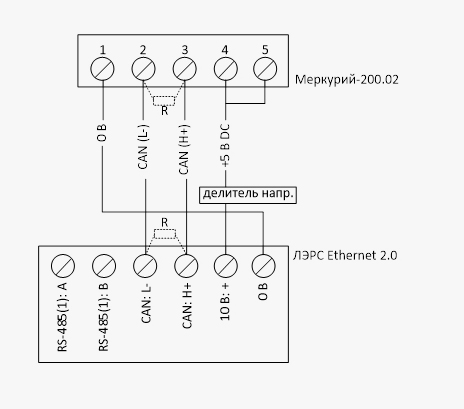

ЛЭРС Ethernet 2.0


В программе ЛЭРС УЧЁТ подключение настраивается стандартно (канал: Интернет, протокол: ТСР).


ЛЭРС GSM Plus

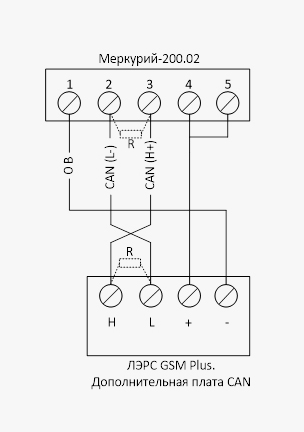

Дополнительная плата CAN модема ЛЭРС GSM Plus имеет выходное питание +9 В постоянного тока (клеммы «+» и «-»). Это позволяет запитать интерфейс CAN счётчика Меркурий-200.02 без делителя напряжения.

Настройка подключения в ЛЭРС УЧЁТ для опроса счётчика через интерфейс CAN модема ЛЭРС GSM Plus:


В данном примере настраивается CSD-опрос. При настройке GPRS-опроса также необходимо указать «Контроллер» -> ЛЭРС GSM Plus, и затем «Дополнительно» -> Порт: CAN0.
