Подключение приборов с интерфейсом CAN к контроллерам ЛЭРС на примере электросчётчика Меркурий-200.02
К контроллерам ЛЭРС можно подключать приборы с физическим интерфейсом CAN, который работает по протоколу UART (протокол CAN при этом не поддерживается.). Это распространенное техническое решение, используемое производителями в большинстве приборов учета.
Модуль импорта данных в 1С из ЛЭРС УЧЁТ
Наши партнеры разработали решение по импорту данных потребления энергоресурсов из ЛЭРС УЧЁТ в 1С. Модуль устанавливается для существующей у вас конфигурации 1С (любой версии) и позволяет получать данные с сервера ЛЭРС УЧЁТ по Интернет.Получение данных со счетчиков по технологии LoRa WAN оборудованием "Лартех Телеком"
В версии ЛЭРС УЧЁТ R24.10 появилась возможность опрашивать счётчики, подключенные по технологии LoRa WAN к серверам компании Лартех (https://lar.tech/). ЛЭРС УЧЁТ опрашивает счётчики напрямую по их протоколам обмена, используя сервер Lar Tech только как транспорт. Поэтому данные, которые вы видите на портале Лартех Телеком могут не совпадать с данными в ЛЭРС УЧЁТ.
Модуль «ЛЭРС УЧЕТ» для импорта показаний приборов учета в программные продукты «1С: Управление теплосетью 2» и «1С: Управление водоканалом 2»
Компания «Софт-портал», специализирующаяся на разработке и внедрении программного обеспечения для автоматизации теплоснабжающих предприятий и водоканалов, выпустила новые программные продукты «1С:Управление теплосетью 2» и «1С:Управление водоканалом 2», предназначенные для автоматизации производства и сбыта тепловой энергии, услуг водоснабжения и водоотведения.
В данных программных продуктах разработан специальный модуль для взаимодействия с ЛЭРС УЧЁТ. Разработанный модуль представляет собой функциональную подсистему, назначение которой - передача показаний приборов учета в систему управления теплосетью или водоканалом.
Функционал подсистемы интеграции позволяет загружать архивы показаний приборов учета из ЛЭРС УЧЁТ в программы «1С:Управление теплосетью 2», «1С:Управление водоканалом 2». Загрузка данных происходит через Web-интерфейс ЛЭРС УЧЕТ, для работы необходим настроенный web-сервер.
Настройка синхронизации обеспечивается инструментарием подсистемы. Результатом работы подсистемы «ЛЭРС УЧЕТ» являются расчеты, проведенные по показаниям приборов учета, и отчеты, составленные для ведения управления данными предприятия.Модуль импорта данных в 1С Предприятие
«ДПК: Управление обменом с ЛЭРС УЧЕТ»
Представленный модуль разработан на базе платформы «1С:Предприятие 8.3» компанией «Деловые программы».
Функционал модуля позволяет автоматизировать процесс загрузки архивов показаний приборов учета из ЛЭРС УЧЕТ в различные конфигурации, созданные на базе платформы «1С: Предприятие 8.3» для дальнейшей обработки. Представленный модуль является универсальным и может быть встроен в любую конфигурацию на базе данной платформы.
Модуль может использоваться в качестве основы для создания «биллинговой» системы «с нуля» или быть встроен в уже существующие конфигурации «1С:Предприятие 8.3», для расширения имеющегося функционала.Подробнее...
-->Диспетчеризация Kamstrup MULTICAL 66
Прибор MULTICAL® ТИП 66-CDE обладает одной интересной особенностью - у него различные скорости на прием запросов и передачу ответов.
Остается загадкой, для чего было сделано именно так, но запросы прибор принимает на скорости в 300 бод, а ответы отправляет на скорости 1200 бод. Кстати, формат передачи данных тоже оригинальный, 7 бит данных, контроль четности и два стоповых бита (7,E,2) - такой набор поддерживают не все GSM-модемы и GPRS-контроллеры. Поэтому организация дистанционного сбора данных становится весьма нетривиальной задачей.
Существует ряд решений, которые выполнены в виде замены модуль низа (основания) RS-232 №67-00-10 на некую специальную плату которая будет принимать и отправлять в модем информацию на одной скорости, а вести обмен с MULTICAL согласно руководству на прибор - например плата RS-232-9600.
Мы предлагаем новое решение: если у вас уже имеется модуль низа RS-232 №67-00-10 и кабель RS-232, то можно просто подключить кабель RS-232 к контроллеру ЛЭРС GSM Plus.
Начиная с версии ПО 3.3.8 контроллеры ЛЭРС GSM научились считывать данные с тепловычислителей MULTICAL-66.
Для того, чтобы настроить основной последовательный порт контроллера Plus нужно установить параметр PORT1MODE в значение "4", а если нужно настроить дополнительный порт контроллера Plus, то нужно установить в значение "4" параметр PORT2MODE

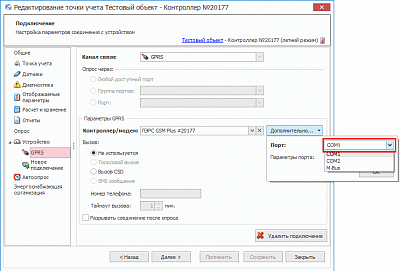

В программе ЛЭРС УЧЕТ, нужно выбрать порт "COM1", если вы используете основной последовательный порт GPRS-контроллера ЛЭРС GSM Plus, или "COM2", если используете последовательный порт с платы расширения контроллеров Plus.

Если у вас есть только прибор, и он не укомплектован платой низа, предлагаем использовать Комплект расширения «Порт подключения ECL300».

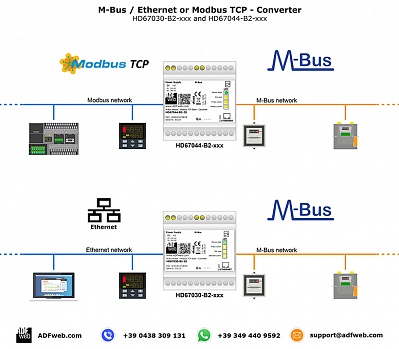

Конвертер, шлюз M-Bus из/в Ethernet
Для сбора данных по шине M-bus в системе диспетчеризации ЛЭРС УЧЕТ со счётчиков, имеющих соответствующий выход, и последующий передачи информации для обработки по сети Ethernet, рекомендуем использовать оборудование производства компании ADFWeb, поставляемое ГК «Крона». Данное оборудование успешно применяется уже долгое время на разных объектах в России и странх СНГ.
Серия «прозрачных» конвертеров Ethernet<->M-bus HD67030 представлена пятью модификациями, отличающимися количеством подключаемых m-bus slave устройств: HD67030-B2-20, HD67030-B2-40, HD67030-B2-80, HD67030-B2-160, HD67030-B2-250.
ГК «Крона» предлагает широкую номенклатуру устройств M-bus:
-
конвертеры протокола M-Bus в различные промышленные протоколы (BACNet, Modbus RTU, Modbus TCP, CAN, Profibus и др.)
-
концентраторы M-bus - позволяют считывать данные с датчиков M-Bus, сохранять и выдавать (по запросу) желаемые параметры в CSV файл по каналу Ethernet – HD67057-B2 или последовательному порту (RS232) - HD67054M
-
репитер (повторитель) M-busHD67032M-20 позволяет увеличить количество опрашиваемых устройств в несколько раз (более 250)
Так же ГК «Крона» осуществляет поставку конвертеров промышленных протоколов производимого Итальянской компанией ADFWeb. Данный вид оборудования широко применяется в системах диспетчеризации, судовой автоматике, промышленной автоматике, системах домового учёта и т. д.
Узнать стоимость, выяснить технические вопросы вы можете отправив запрос в отдел продаж ГК «Крона».
