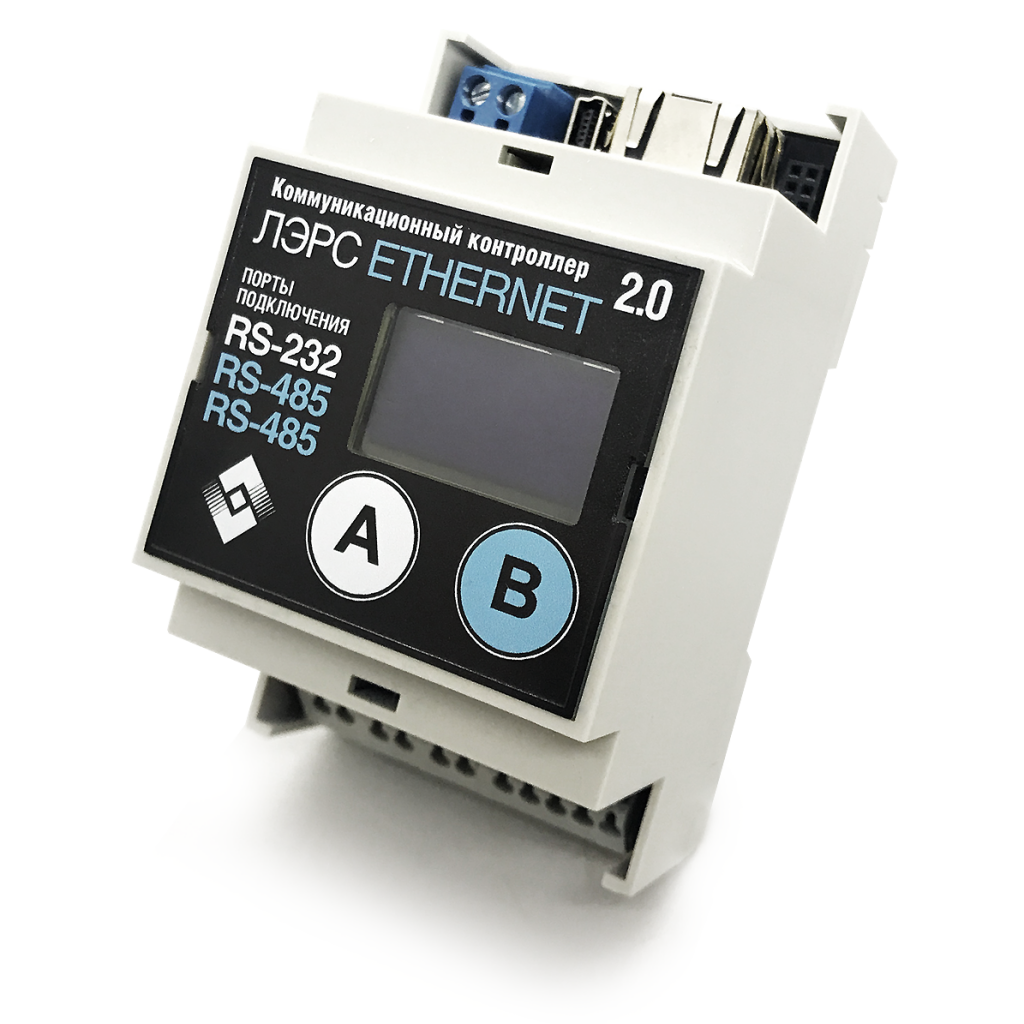

ЛЭРС ETHERNET 2.0. Адаптер для опроса приборов через Интернет. Модель RS232/RS485/RS485

HIT
ЛЭРС ETHERNET 2.0. Адаптер для опроса приборов через Интернет. Модель RS232/RS485/RS485
ЛЭРС ETHERNET 2.0. Адаптер для опроса приборов через Интернет. Модель RS232/RS485/RS485
ЛЭРС ETHERNET 2.0. Адаптер для опроса приборов через Интернет. Модель RS232/RS485/RS485
Артикул: MFCC-001-120

ЛЭРС ETHERNET 2.0. Адаптер для опроса приборов через Интернет. Модель RS232/RS485/RS485

8 400 ₽
Встроенные независимые интерфейсы, подключение до 3-х разнотипных приборов учета:
· RS-232
· RS-485 x2
Дисплей и сенсорные кнопки управления. WEB-интерфейс для настройки. Встроенный блок питания 220В. Питание внешних устройств 10В постоянного тока.
Возможна установка разных скоростей для приема и передачи данных (актуально для MULTICAL 66 C-D-E).
Интерфейс RS-232
Порт подключения RS-232 1 шт.
Формат интерфейса RS-232 Сигналы TX, RX, CTS, RTS, GND
Максимальная длина кабеля RS‑232 до 30 м.
Интерфейс RS-485
Порт подключения RS-485 1 шт. (2 шт. для модели MFCC-001-120)
Формат интерфейса RS-485 Сигналы «A», «B». Полудуплекс.
Максимальная длина сети RS-485 до 1200 м.
Интерфейс CAN (только для модели MFCC-001-111)
Порт подключения CAN 1 шт.
Формат интерфейса CAN Сигналы «H+», «L-». Протокол UART
Максимальная длина сети CAN до 5000 м (при скорости 9600 бод)
Настройки последовательных портов
Скорость передачи данных (бод) 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200
Количество бит данных 5,6,7,8
Режимы контроля четности «None» (нет контроля), «Even» (контроль чётности), «Odd» (контроль нечётности)
Количество стоп-бит 1, 2
Интерфейс передачи данных
Канал передачи информации Ethernet 10/100
Подключение Ethernet Разъем RJ45
Возможные режимы работы (отдельно для каждого последовательного порта) ТСР-сервер (принимает подключения) ТСР-клиент (устанавливает соединение с выбранным сервером)
Дисплей и кнопки управления
Разрешение дисплея 128х64 пикс.
Цветность дисплея монохромный
Кнопки управления 2 шт., сенсорные
Питание контроллера
Напряжение питания 230 В, 50Гц.
Потребляемая мощность 3 Вт
Питание внешних устройств
Выходное напряжение для питания внешних устройств 10 В постоянного тока (нестабилизированное)
Максимальный ток нагрузки 50мА
Эксплуатационные характеристики
Крепление DIN-рейка
Температура эксплуатации от – 40 °C до +70 °C
Габаритные размеры корпуса ШхВхГ: 53мм х 90мм х 58мм
Вес нетто, не более 150 г.
Вес брутто, не более 230 г.

  1. Коммуникационный контроллер ЛЭРС ETHERNET 2.0
  2. Паспорт на изделие
  3. Краткое руководство пользователя
